Aislador de suspensión

Introducción al aislador de suspensión

Los aisladores son esenciales para la distribución segura y estable de la electricidad generada por las centrales eléctricas. Los aisladores de suspensión soportan líneas de transmisión en torres de acero, aislando las líneas de las torres. Los aisladores de disco desempeñan un papel clave en el suministro seguro de electricidad. Los aisladores de suspensión vienen en dos o más configuraciones según el voltaje de transmisión y el entorno de uso.

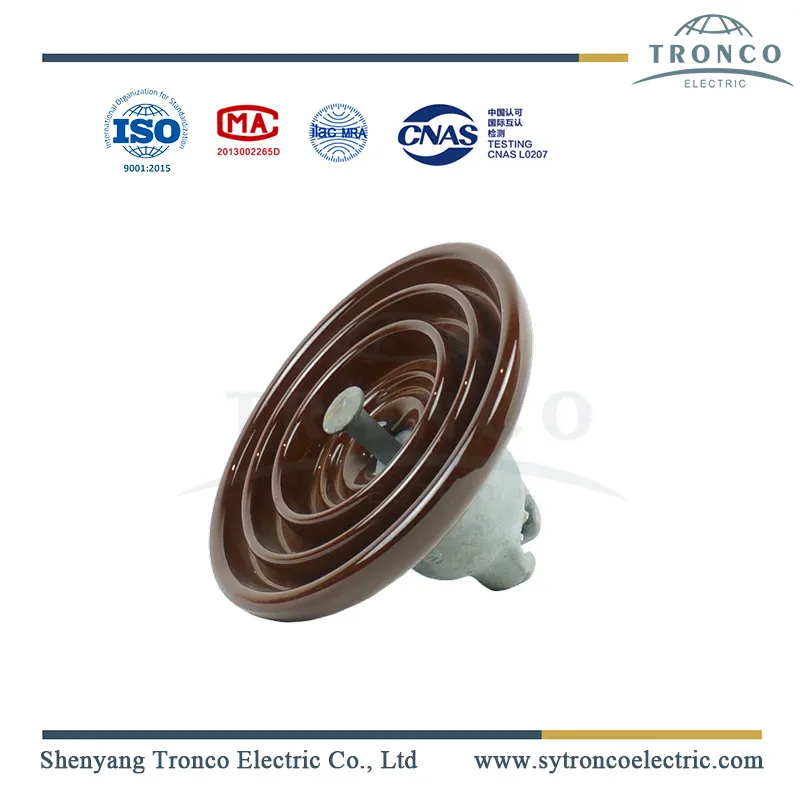

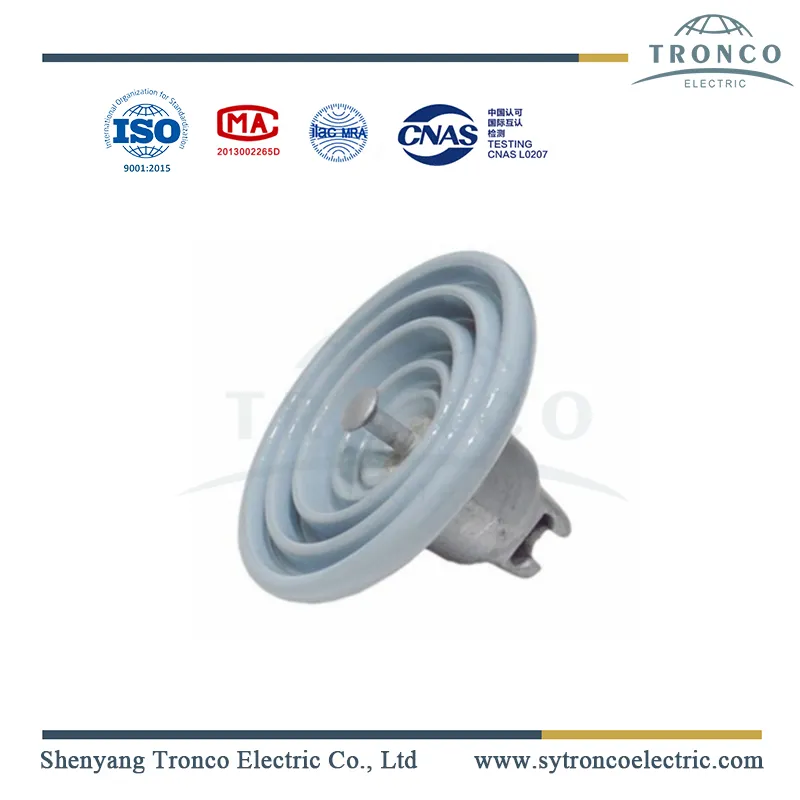

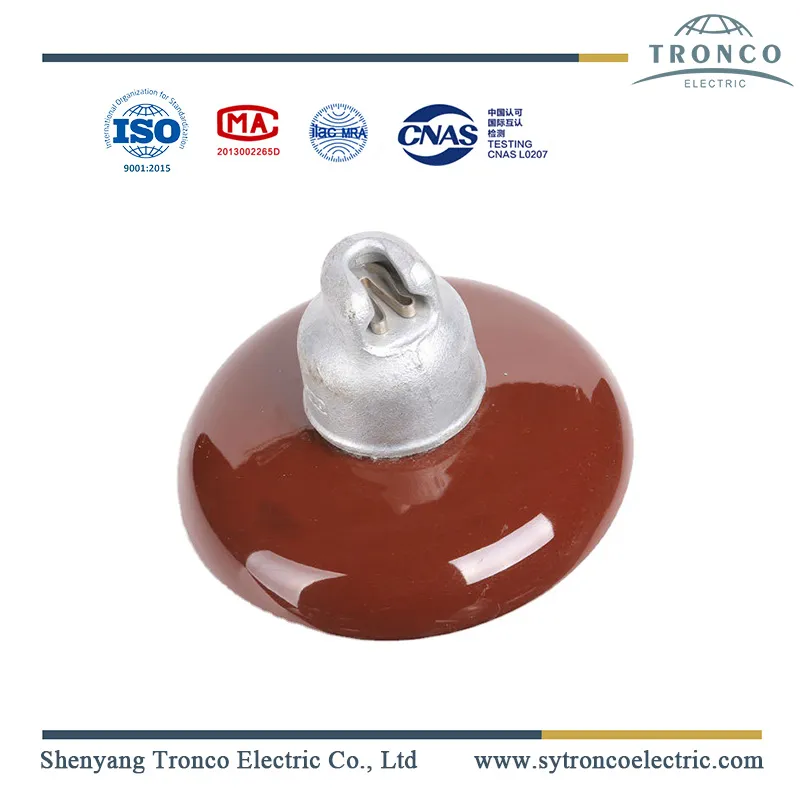

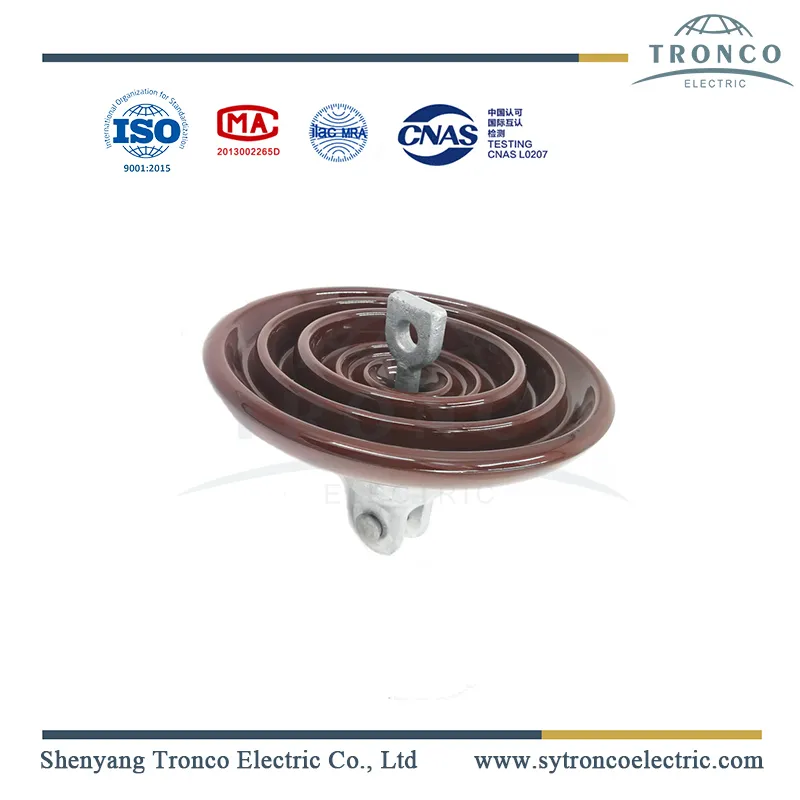

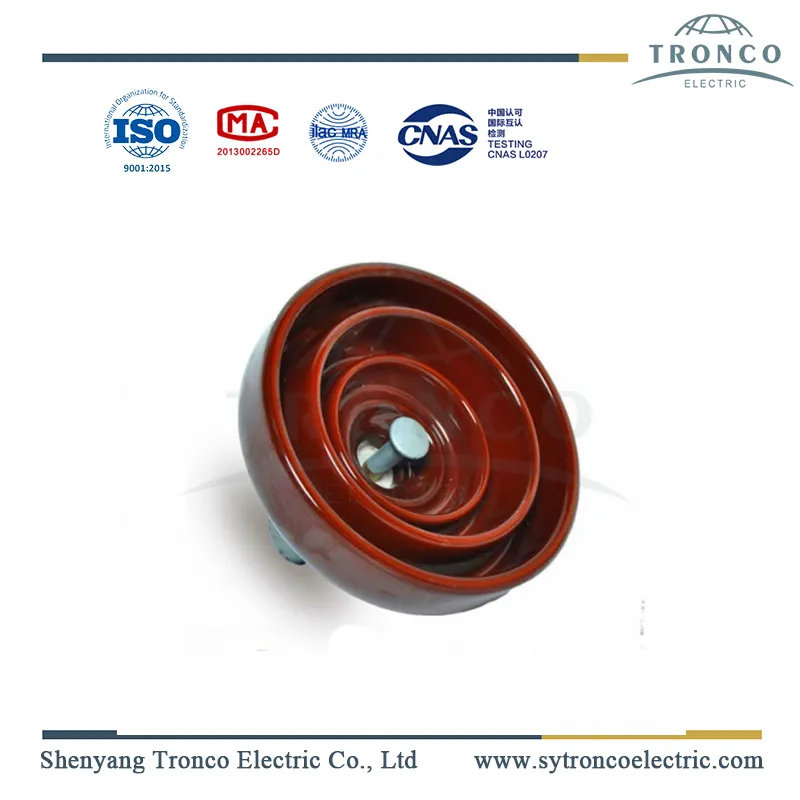

1. Estructura aislante de disco de porcelana.

1) Accesorios finales: bola y casquillo (tapa y pasador), lengüeta y horquilla. El pasador de bola puede equiparse con un manguito de zinc para evitar la corrosión del pasador.

 2) La porcelana es de color marrón o gris uniforme, no porosa, con alta resistencia mecánica y térmica dieléctrica, y libre de tensiones internas, ampollas, laminaciones u otros defectos que de alguna manera puedan hacerla inadecuada como carcasa aislante. La porcelana está esmaltada suavemente para no verse afectada por las condiciones climáticas, el ozono, los ácidos, el zinc o el polvo. El esmalte tiene un brillo brillante, una superficie lisa, un buen rendimiento en condiciones climáticas extremas de climas tropicales y es resistente al polvo.

3) La tapa y el pasador del aislador tipo suspensión están galvanizados en caliente de acuerdo con ISO 1461 o BS 729. El pasador debe moverse libremente en el casquillo pero no soltarse mientras está en servicio. La tapa está hecha de hierro fundido tratado térmicamente, libre de grietas, encogimientos, agujeros de aire y bordes ásperos. El pasador está fabricado en acero forjado. El dispositivo de bloqueo está fabricado en acero inoxidable, con un"R"clip o un"EN"acortar.

4) Las características eléctricas y mecánicas de los aisladores de disco se ajustan a los parámetros técnicos de las especificaciones de la licitación y las normas pertinentes.

5) La estructura interna de un aislador de disco de porcelana es una cabeza cónica o recta. Toda la superficie del aislador de porcelana que queda expuesta después del montaje es una superficie esmaltada uniforme y lisa sin ningún tipo de defecto.

2. Especificaciones técnicas

3. Proceso de fabricación

El diseño de los aisladores de porcelana minimizará el efecto de la formación y descarga de corona local que pueda causar interferencias de radio y facilitará la inspección, limpieza, reparación y mantenimiento de la línea directa. Todas las piezas correspondientes deben fabricarse para medir la intercambiabilidad.

4. Ventajas

La alta confiabilidad se logra mediante experiencia a largo plazo y acumulación de tecnología.

Materias primas seleccionadas de alta calidad.

Aisladores de porcelana de alta resistencia con mayor cantidad de alúmina, Técnicas adecuadas de análisis de materiales, Inspección de entrada estricta, Materias primas seleccionadas de alta calidad, Ingeniería de diseño óptima, Diseño de cabeza recta, menor concentración de tensiones, Diseño liviano y compacto, Tecnología de fabricación avanzada, Uniforme calidad a través de cocción continua y control de producción, Control de Expansión Térmica de Porcelana, Moldeo sin daño material, Montaje preciso sin concentraciones de tensiones, Evaluación de desempeño a largo plazo

5. Estándar

IEC 60383, IEC 60120 y ANSI C29.2

6. Embalaje

Los aisladores de disco de porcelana se embalan con cajas de madera sobre palés.

7. Solicitud

El aislador de suspensión de porcelana se usa ampliamente para sistemas de transmisión, distribución y subestaciones de energía con el mejor rendimiento eléctrico y mecánico de los aisladores de disco.
